井用潛水泵的維修維護

    井用潛水泵結構

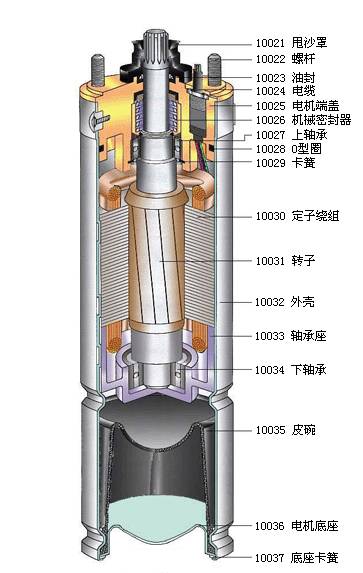

    井用潛水泵是由泵體、揚水管、泵座、潛水電機（包括電纜）和起動保護裝置等組成。泵體是潛水泵的工作部件，它由進水段、導流殼、逆止閥、泵軸和葉輪等零部件組成。葉輪在軸上的固定有兩種方式：150QJ30型、200QJ80型、250QJ80型和QJC型的葉輪是用錐形套緊固在泵軸上;其它型號的葉輪則用鍵和軸套固定在泵軸上。導流殼之間用螺栓連接;150QJT15型的整個泵體則用四根扁拉筋緊固。泵體與潛水電機之間采用法蘭面用螺栓連接，兩軸則用聯軸器連接。揚水管間也用螺栓連接。電機為立式運行的充水式井用潛水三相異步電動機，配帶的電纜為防水橡套電纜，起動保護裝置應選用具有過載、欠壓、斷相等保護功能的自藕減壓起動箱。

    井用潛水泵工作原理
由潛水電機驅動潛水泵的葉輪旋轉，使葉輪進口處形成真空，將水吸入，水在葉輪葉片的作用下產生離心力，從而獲得速度能和壓力能。具有一定能量的水通過導流殼，進入下一級葉輪，隨著泵級數的增加，壓力不斷遞增，**后通過揚水管及泵座送入地面的管路系統中。

    安裝前的檢查與準備

    （1）檢查水井是否符合本泵使用條件，即井徑、垂直和井壁質量以及靜水位、動水位、涌水量和水質條件等，若不符合使用條件必須采取相應措施，否則不能將泵下井。

    （2）檢查供電設備及供電線路能否保證電泵正常運行。
    （3）電源電壓和頻率是否符合使用條件。
    （4）熟悉安裝使用說明書，對新鉆的水井必須進行洗井，清除水中泥砂后，方能安裝潛水電泵

    （5）檢查電氣線路，控制和保護裝置是否合理安全可靠。

    （6）準備好各種安裝使用工具，豎立三角架和吊鏈(或其它吊裝工具)要安全、可靠、使用方便。

     安裝

     （1）機泵一體卸下濾水網，然后打開注水和放氣孔螺栓往電機內腔注滿潔凈的清水，一定確保注滿，防止假滿。并檢查電機各部是否漏水。發現漏水根據部位應調正膠墊上緊螺栓。

     （2）仔細檢查電纜和接頭有無碰傷或損壞，發現問題及時包扎。

     （3）用500伏兆歐表測定繞阻的絕緣電阻不低于150兆歐。

     （4）安裝好保護開關和起動設備(公眾號:泵管家)，并檢查電機內水是否灌滿，上緊注水、放氣孔螺栓，然后上好護線板、濾水網準備安裝下井。

     （5）在泵的出水口安裝短輸水管一節，并用夾板夾住吊起落入井中，使夾板座落在井臺上。

     （6）再用一付夾板夾住另一節輸水管，然后吊起降下與短輸水管法蘭相聯接。升起吊鏈拆下**付夾板，使泵管下降井中又座落在井臺上，依次反復進行安裝，下井，直到全部裝完，**后一節夾板不卸將泵固定在井口上。

     （7）**后放上井蓋，彎管，閘閥出水管等。
     （8）每次連接法蘭時要加膠墊，對正后緊固螺釘要對角錢方向同時上緊，防止歪斜漏水。
     （9）電纜線要固定在輸水管法蘭上凹槽內，每節都用綁繩固定好，下井過程要小心，電纜不能當?shù)趵K使用，更不要碰傷電纜。
     （10）下泵過程有卡住現象，要想法克服卡點，不能強行下泵，以免卡死。（11）大口井等安裝泵時嚴禁人員下井。
     （12）保護開關和起動設備應配有電壓、電流表、指示燈，并安裝在配電盤上，放在適當?shù)奈恢谩?/P>

     井用潛水泵常見故障原因及排除方法

     故障1故障現象：不出水，出水少或間斷出水。
     產生原因： ①電機反轉;②電機沒有啟動;③動水位低于吸入口;④管路或連接部位嚴重漏;⑤泵的密封環或葉輪嚴重磨損壞;⑥電機與泵聯軸套竄動。
     排除方法：①調換接點位置;②排除線路故障，檢查電壓;③增加揚水管或更換水泵;④拆泵檢修，消除故障;⑤更換密封環或葉輪;⑥固定牢聯軸套。

      故障2故障現象：流量降低。
      產生原因：①密封環被磨損;②濾網被堵塞;③揚水管或殼體之間漏水。
      排除方法： ①拆泵更換密封環;②拆泵修理濾水網;③拆泵檢修，消除故障。

      故障3故障現象：機組劇烈振動。
      產生原因：①泵軸彎曲;②泵和電機的軸承磨損過大。
      排除方法：①拆泵校正軸或更換之;② 拆泵或電機，檢修軸承。

      故障4故障現象：電流表指針擺動大。
      產生原因：①動水位降至泵吸入口;②流量過大，造成水泵轉子上串。
      排除方法： ①增加揚水管或更換水泵;②關小閥門減小出水量。

      故障5故障現象：絕緣電阻下降到0.5MΩ以下。
      產生原因：①電纜接頭質量不高;②電機絕緣破壞;③電纜損壞。
      排除方法：①重接電纜接頭;②修復電機繞組;③修復或更換電纜。

      故障6故障現象：起動時電機不轉，有嗡嗡聲。
      產生原因： ①電機單相運轉;②軸承咬合抱軸。
      排除方法： ①檢查電源電纜，找出斷相;②修復或更換軸承。

      井用潛水泵的維護

     （1）井用潛水泵在使用前，須用兆歐表檢查電機絕緣電阻，其值**低不能少于50MΩ。
     （2）水浸電機應打開灌水螺塞，灌滿潔凈的清水后再擰緊螺塞，不可將灌水螺塞擰掉后直接入井。

     （3）使用前檢查電纜有無破裂、折斷。如有損壞應及時調換，以防漏電。

      （4）井用潛水電泵在下水前應向泵內注入清水，然后空轉1—2分鐘，并起動兩次，檢查起動和空轉是否正常，轉向是否符合要求。如果轉向相反，將任意兩相接線調換即可。 檢查揚水管是否有裂紋，聯接是否牢固。

      （5）井用潛水電泵下井及起吊時，絕不允許硬拉電纜，以免電纜損壞或接頭處斷開，造成不應有的事故。應當用鐵線或卡板下井及起吊。

      （6）電源電壓應控制在額定電壓的±5%范圍內，這樣電機才能正常工作。如果電壓過低或過高，電機不可繼續使用，以免電機長期在過電壓或欠電壓下工作時損壞。

      （7）井用潛水電泵潛入水中時應垂直吊放，不得斜放。入水深度以在動水位下5米為宜。

      （8）井用潛水電泵實際揚程應在0.8—1.1倍額定揚程內使用，以提高機組效率，節約能源，同時避免電機超載。

      （9）電機接線必須接實，以免電機缺相運轉燒毀電機。 電纜必須經常檢查有無龜裂，擦傷等情況，有則及時更換或修補。
     （10）井用潛水電泵運行半年后，應維修檢查，更換損壞零件。
     （11）井用潛水電泵用后，水浸電機應放凈電機內清水，將電泵清洗干凈，涂油防銹，并豎直放在干燥處保管。
