機械密封選型與常用型號比較

    每一種機械密封,只有用于規定的范圍內才能有效地發揮作用。選型不當,則會使密封性能顯著降低,壽命縮短,甚至失效。

選型的主要參數如下:
　　
一、密封腔介質壓力P
　　介質潤滑性好，粘度較高時，P≤0.8MPa選用非平衡型。 介質潤滑性差，粘度低時，P≥0.5Mpa

二、線速度V
　　V≤25m/s選用旋轉型。 V≥25m/s時選用靜止型。
　　
三、PV值

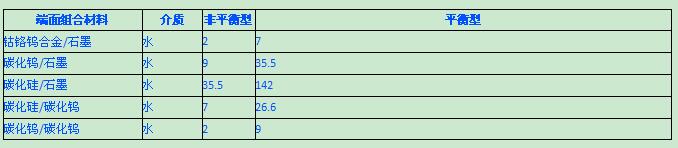

　　PV值涉及到密封面之間流體膜的穩定性（汽化）和磨擦副的耐磨性。 PV極限值舉例：
　　
四、密封介質溫度T

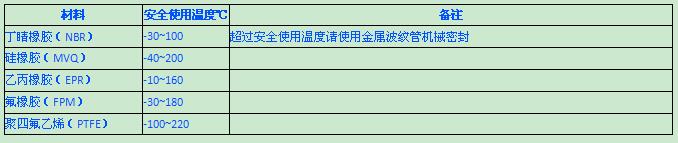

　　在沒有外冷條件下,機械密封的**高溫度一般取決于輔助密封材料的安全使用溫度.見下表：
　　
五、介質的特殊性。
　　1、粘度：低粘度介質易干磨擦宜選用平衡型。高粘度介質，宜采用強制傳動結構。
　　2、腐蝕和化學溶劑： a、強腐蝕宜用外裝式的四氟波紋管密封。

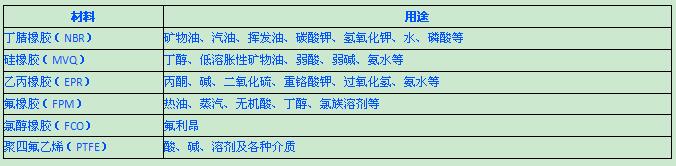

　　b、輔助密封在不同化學介質中的適用表如下：

　　3、含懸浮固體顆粒： 動靜環材料宜采用碳化鎢/碳化鎢，或碳化硅/碳化硅，當顆粒易于阻塞密封腔時，須采用輔助裝置經過過濾或分離后的沖冼液，沖洗端面。
　　4、劇毒或氣體介質 ： 宜采用雙端面機械密封。

機械密封常用型號：
　　HU1型
　　HU1型機械密封符合ISO3096DIN24960和GB6556標準。輔助密封卷根據工況要求可選用同規格橡膠“O”圈PTFE“V”圈。單彈簧、非平衡型撥叉?zhèn)鲃印⒀a償能力強，安裝時與軸旋向無關。
　　磨擦副材質與輔助密封材質可根據實際工況選用。
　　適用范圍
　　被密封介質：油水、結晶性強堿、鹽、高溶度流體、漿料、有機溶劑及其他弱腐蝕溶液。
　　密封腔壓力：≤1Mpa
　　密封腔溫度：-20℃~220℃
　　線速度：≤15m/s

　　HU3型
　　HU3型機械密封符合DIN24960及GB/T6556-94標準，可替代116U、59U型機封、為非平衡型、單端面結構、任意旋向。各種污水泵、化工泵、熱循環泵均適用。彈簧選擇有：蝶形彈簧、多彈簧等。
　　磨擦副材質與輔助密封材質請根據實際工況選用。
　　適用范圍：
　　被密封介質：油、水、酸、堿、鹽等一般腐蝕性介質。
　　密封腔壓力：≤1 .6Mpa
　　密封腔溫度：-50℃~220℃
　　線速度：≤20m/s

　　HU5型
　　HU5型機械密封符合DIN24960標準，背靠背安裝亦符合DIN24960標準雙端面機械密封，屬于部分平衡型、橡膠波紋管，單彈簧、單端面結構，動環靠橡膠波紋管的過盈量驅動，浮動性好，彈簧也起傳遞扭矩作用。
　　磨擦副材質與輔助密封材質請根據實際工況選用。
　　適用范圍：
　　被密封介質：含顆粒的廢水、油、污水。
　　密封腔壓力：≤1.6Mpa
　　密封腔溫度：-20℃~140℃
　　線速度：≤10m/s

　　HU7型
　　HU7型機械密封符合DIN24960及GB/T6556-94標準，可替代108U型機封，非平衡、圓錐形彈簧結構，彈簧的旋向與軸旋向有關。
　　磨擦副材質與輔助密封材質可根據實際工況選用。
　　適用范圍：
　　被密封介質：污水泵、潛水泵、化工泵、循環泵、清水泵和加熱系統。
　　密封腔壓力：≤1Mpa
　　密封腔溫度：-20℃~180℃
　　線速度：≤15m/s

　　HUU803型
　　HUU803型機械密封符合DIN24960及GB/T6556-94標準，為非平衡型，多彈簧結構雙端面，傳動套傳動。密封腔壓力必須高于介質壓力0.1-0.2Mpa。
　　磨擦副材質與輔助密封材質請根據實際工況選用。
　　適用范圍：
　　被密封介質：酸、堿、鹽、海水、汽體易燃易爆有毒介質
　　密封腔壓力：≤1.6Mpa
　　密封腔溫度：-50℃~150℃
　　線速度：≤20m/s

　　HBM1型
　　HBM1型機械密封符合DIN24960標準，為單端面、平衡型、任意旋向金屬波紋管式密封，動環O形圈、柔性石墨圈不起補償作用，因此波紋管移動沒有阻力，適用于高溫、高粘度介質。
　　磨擦副材質與輔助密封材質請根據實際工況選用。
　　適用范圍：
　　被密封介質：油、酸、堿等一般腐蝕液體。
　　密封腔壓力：當波紋管受外壓時≤2.5Mpa
　　當波紋管受內壓時≤1.5Mpa
　　密封腔溫度：-20℃~400℃
　　線速度：≤15m/s

　　HBM5型
　　HBM5型機械密封屬單端面、平衡型、旋轉式金屬波紋管機械密封，動環部分與軸套連為一整體，整套機械密封集裝化，簡化了安裝工藝，泵外調整，使得安裝機械密封更為簡單。在化工、造紙、污水等行業中廣泛使用。
　　磨擦副材質與輔助密封材質請根據實際工況選用。
　　適用范圍：
　　被密封介質：油、水、污水、弱酸、弱堿及含少量微顆粒的溶液等。
　　密封腔壓力：≤2Mpa
　　密封腔溫度：-30℃~200℃
　　線速度：≤25m/s

　　HQ901型
　　HQ901型機械密封屬外裝式、單端面、多彈簧、靜止式、平衡型結構、彈簧與介質不接觸，軸向尺寸較短�？纱�替骨架油封，集裝化設計，簡化安裝工藝，安裝更為簡單方便。
　　磨擦副材質與輔助密封材質請根據實際工況選用。
　　適用范圍：
　　被密封介質：油、水等液體。
　　密封腔壓力：≤1.6Mpa
　　密封腔溫度：-20℃~160℃
　　線速度：≤20m/s

　　HQ902型
　　HQ902型機械密封為單端面、平衡型、多彈簧、靜止式機械密封。彈簧與介質不接觸，集裝化設計，使得安裝更為簡單。
　　磨擦副材質與輔助密封材質請根據實際工況選用。
　　適用范圍：
　　被密封介質：油、水、污水、酸、堿溶液。
　　密封腔壓力：≤1.6Mpa
　　密封腔溫度：-20℃~160℃
　　線速度：≤20m/s

　　HG9型
　　HG9型機械密封屬于單端面，非平衡橡膠波紋管結構，HG9型機械密封其G60符合DIN24960標準、G50符合歐洲標準，G55符合美國標準，其浮動調節性能好，可以增強或減少彈簧的圈數，來適應軸向安裝要求，結構簡單，安裝方便，工作性能良好，被國際權威水泵廠認可，深受用戶的歡迎。
　　磨擦副材質與輔助密封材質請根據實際工況條件進行選用。
　　適用范圍：
　　被密封介質：冷水、熱水、飲料、弱酸弱堿、含顆粒物的各種介質。
　　密封腔壓力：≤0.8Mpa
　　密封腔溫度：-20℃~140℃
　　線速度：≤10m/s

　　HU21型
　　HU21型機械密封，主要面對各種管道泵、污水泵、清水泵、潛水泵等工況下很惡劣的介質，其安裝尺寸短，平衡系數高，可代替多種輕型機械密封：克蘭502、2100，博格曼MG1，國產109，BIA、FBD等機械密封，其傳動依靠橡膠帶動卡片，撥叉?zhèn)鲃�，有效避免了橡膠波紋管的失效及老化速度。
　　適用范圍：
　　被密封介質：油、水、等一般腐蝕性液體。
　　密封腔壓力：≤0.6Mpa
　　密封腔溫度：-40℃~120℃
　　線速度：≤15m/s

　　HQ3272型
　　HQ3272型機械密封主要用于各種進口多級泵,用于各種水處理工況,其緊密的設計和短小的外觀尺寸使其可以使用在任何工況,并且安裝方便,操作簡單。
　　適用范圍：
　　被密封介質：油、水、污水、酸、堿溶液。
　　密封腔壓力：≤1.6Mpa
　　密封腔溫度：-20℃~160℃
　　線速度：≤20m/s
